目前，常用的土工膜的厚度一般为0. 5〜2mm，因此在土工膜的生产，施工和工程操作过程等环节都容易造成不同程度的破坏，形成宏观缺陷。 Nosko等。 通过分析薄膜的质量检验统计数据，发现24%的损坏发生在敷设阶段，73%发生在薄膜保护层的敷设阶段，3%发生在其他阶段，例如操作期间。 在16个国家/地区的300多个站点中约有325万平方米的土工膜。

一、在施工阶段破损比例数据表

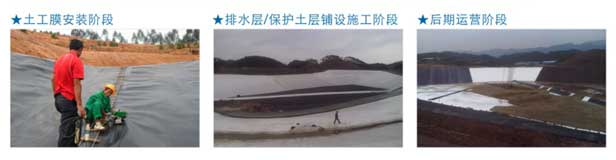

二、防渗土工膜施工过程图

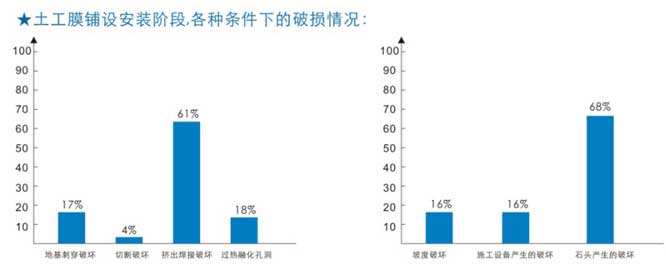

　　对于在土工膜安装最初阶段出现的损坏。勘察数据显示：

　　(1)61%的土工膜破损位于在“T”和“Y”接头处或管道入口周围的挤出焊接处;

　　(2)18%的损坏是由于过热和贯穿熔化造成的;

　　(3)17%的缺陷是由于地基中的石头刺穿土工膜造成的;

　　(4)4%的缺陷是由于在安装中，没有留意或修理土工膜中的切口造成的。

三、hdpe土工防渗膜渗漏破损图

四、土工膜铺设阶段破损比例柱状图

　　由上表可以看出。土工膜破损比例最大的是场底，破损的最大原因是铺设覆盖排水砾石/保护砂土造成的。高达97%的土工膜缺陷是在垃圾场施工过程中造成的，传统的质量保证(CQA)程序更多的关注焊缝质量，无法对整个面积的防渗土工膜进行必要的检测。以上表的数据引用和分析，可以得出未来的土工膜施工质量保证，应该关注的重点是防渗层渗漏位置的勘查，而电学渗漏位置探测是保证防渗工程品质较有效、较经济的手段。
五、总结：运输和安装过程是造成土工膜破损的主要原因：
　　用于防渗工程的土工膜在运输和施工过程中容易产生破损，破损的孔洞必然影响工程的防渗效果。对防渗土工膜的选材标准、施工焊接方法与要求等，都有专门的遵循标准。土工膜防渗材料的施工，需要严格科学的施工质量保证体系。通过对大量的垃圾填埋场防渗土工膜的渗漏位置探测结果表明,大量破损是施工造成的。

本文关键词：防渗土工膜,破损,原因,什么,更多土工膜渗漏检测/防渗检测/土工膜破损探测/完整性检测/可靠性检测/价格请联系客服

转载请注明出处：防渗土工膜破损原因是什么（填埋区防渗膜破损原因）—http://www.tgmjc.cn/jiance/50.html

---

---
